レーザー加工サービス

MDF&アクリルのレーザー加工

 全ての物ががバーチャルで表現される現代。実際の三次元からの感性も新たな発想と創造につながります。  図面の提出はイラストレーター、コーレルドロー、あるいはDXF,DWG,PDFなどのベクターなどで提出可能です。レーザー彫刻用の画像などでも可です。お客様ご自身で作成したオリジナルな図面に基づきデザイン通りにレーザー加工いたします。

 ご相談、お見積りは、Contactよりお問い合わせください。

レーザー加工の詳細

セットアップ     400円        レーザー加工のセットアップ&ミニマム・チャージです。データ検証、材料のセットアップ、テストなどチャージです。レーザー彫刻、カットが最低料金に達しないときの最低料金です。同一材料1種につきかかります。
レーザー彫刻 1分当たり60円   0.5mmぐらいの深さです。深さの指定はアバウトになります
レーザーカット 1分当たり70円   材料をカットする場合にかかります。
材料代    別途掛かります   アクリル、MDF、厚紙、ケント紙などです。

常備在庫品
MDF 2.5mm、3mm、4mm、5.5mm、9mm、12mmなど。
アクリル 透明 1mm、2mm、3mm、4mm、5mm、8mm、10mm。白、黒 2mm、3mm、5mm。ゴールド、シルバー3mmなど。
シナベニア2.5mm(A級品)、4mm(A級品)、5.5mm(A級品)
厚紙1mm、2mmなど
4mm合板 など

消費税&送料  別途掛かります
データ基本   イラストレーター(CS2)、CorelDraw、DXF、Pdfなどでのベクターでのデータ持込です。レーザーカットする線あるいは彫刻する線だけで(カットと彫刻が並存する場合は色わけ)、寸法線、補助線などは除去してください。倍率は100%でお願いします。補助としてPdf化したファイルも送ってください。ロゴトレースなど追加のデータ処理、その他はお見積もりします。
加工範囲   現在 1200mmX2400mmとなってます

持ち込みは可能ですが、20-100%の余分の材料が必要となります。加工デザイン調整、治具作成などは別料金です。


レーザー加工 注意点
★ 寸法精度が必要なときは0.1~0.15mm程度のオフセット処理が必要です。レーザー加工の性質上カットは台形にカットされます。表裏の寸法が9mmMDFの場合0.3%~3%程度の差ができ、精密なカットはできません。厚ければ厚いほど誤差が出ます。また9mmなどの厚物はレーザーの反復照射などでカット間に隙間ができます。等々ご承知置き下さい。
★作品に焼け焦げ、ヤニ、匂いが残ります。時間が経つと次第に匂いがなくなります。サンダーをかければ、付着したヤニは取れます。塗装をすれば、殆ど気になりませんが、MDF特有の雰囲気は失われます。
★ レーザー加工ではデータに基づいてレーザー照射されます。ただしあまり重複線が多いときはお断りします。必ず、重複線がないようにデータを作成してください。寸法線、補助線などもは除去してください。
★ フォントはアウトライン化してください。
★ 隣り合うパーツのカットは最低2~3mmほど離してください。0.5mm以下の隣り合う線はカットできますが、品質は保証しません。台形方のカットのため、失われることがあります。
★ ご注文はキャンセルできません。前払いにてお願いいたします。ただ公費、校費などはご相談ください。ご不明点はお問い合わせください。

ご自分で実際にベクターファイルを作れない方のためにウェブを探すと色々なサービスが見られます。いくつかをご紹介します。

画像の説明

Thingivers
ThingiversのHPで、もともとは3Dプリンターのフリーモデルの提供でしたが、多くのレーザー加工用のデータがあります。

画像の説明





BoxMaker
BoxMakerのHPです。色々な箱を自分でデザイできるソフトが画面上で操作できます。

Examples CNC Cutting & Engraving


  •   5.5厚のMDFを使いデスクトップゲーム機の試作です。2.5mmで試作を試作しました。





  • ホールセンサーの実験のために、10mmアクリルを使いました。アクリルで磁石とサンサーを挟み込み、安定的に動きを見ることができました。回転0-180度で最小、最大になり、360度でまた最小に戻ることが確認できました。シム機器に組み込む前段階実験です。

  • MDF5.5mmホワイトハウス広報室ロゴを作ってみました。塗装前と塗装後です。彫刻ですのでかなり長い時間が掛かります。



  • 5.5mm MDFによる碁盤  くっきりと線が彫刻されています

  • Flower of Life 模様 ボックス WDH 110mm MDF 物入れ、照明、キャンドル、鉛筆立てなどに利用できます。製品化しましたので 上記 Contactよりお問い合わせください。

  • ファブリック 生地などのレーザーカット。材料の持込が基本となります。

  •
    画像の説明

    MDFとは
    ミディアムデンシティファイバーボード(中密度繊維板)で、木材などの植物繊維を原料とし、合成樹脂接着剤を加え成型熱圧した板のことです。

    断面は繊維が多くつまり平滑で表裏面ともほぼ同様の平滑性があります。
    建材メーカーが販売する既製の廻縁や幅木・額縁などのケーシングの基材にMDFが使われています。

    木材と同様に軽量で高い加工性があり、木材特有の反りや乾燥割れなどが少なく、均質である。ただ裁断により細かく粉砕される為、木材がもともと持っていた良い点が失われ、水や湿気に弱く表面処理を行わないとカビ易い。
    主な樹種は、ラワン、ラジアタパイン(マツの一種)、カラマツ、スギなどがある。

    用途は家具の扉、側板、背板、住宅設備機器の扉、カーテンボックスなどの造作材、スピーカーのキャビネット、カラーボックスなどに多く用いられる。

    熱帯雨林を始め、世界の森林資源が枯渇してきているが、製材するときに出てくる端材を原料としており、地球にやさしい素材といえるでしょう。

    使い方は多種多様で、内装材の基材としても良く使われています。室内ドアやドア枠、フローリング、カウンター天板などの装飾材、壁面パネルなど室内のあちこちにMDFが使われています。現在の既成家具の殆どがMDFを使っている、と言ってもいいでしょう。一般的には、MDFの素地そのものが見える部分にそのまま使われる事は少なく、樹脂シートプリントが貼ってあるMDF化粧板を使ったり、塗装などでMDFの地肌が見えないような仕上げになっている場合が多いです。

    MDFは、間伐材を繊維状にし固めた天然素材の為、材質密度の違いで塗装吸水率が異なるため、完全な均一色ではなく、密度違いが縞状の濃淡で発生する場合があります。

  • 文字切抜き

    文字切抜き

    模型飛行機キットカット バルサ材

    模型飛行機キットカット

    桐切文字 13mm

    画像の説明
    シナベニア切り文字


  •   20mm厚のスタイロフォームの彫刻です(発泡スチロールレンガ壁)。。輸送費の関係上88X88cmが上限です。高さが半分のハーフサイズもあります。定型パネル以外の寸法はご相談ください。DIY派向けです。上下に拡張が可能です。ご自分で塗装することができ、またアンティーク調に角を削ったり、傷を入れたり半田ごてなどで加工することができます。ハンダゴテなどを使うと物凄く匂いますので、屋外あるいは加工場がないときはご相談ください。スプレー缶を使いうと溶剤で解けます。水性塗料を使います。漆喰、モルタル塗り可能です。レンガ一枚のサイズは21X10cmで溝は幅約10mm深さ10mm程度です。


      さらにほとんど手がかからない発泡スチロールレンガ壁製品で、モルタルを塗布し、防炎仕様のフェイクレンガ壁です。レストラン、店舗にお勧めです。質感はザラザラで、硬いですが、ハンマーなどで強くたたくとへこみます。これにさらにスプレー缶などで塗装をして好みのものにできます。取り付けは両面テープ、コンクリボンド、ビスなどで簡単に取り付けられます。カッターなどで表面加工が可能ですが、壊した部分の再塗装が必要です。
    下図は右がチョット使い古したレンガで、左がさらに年月を経たレンガの製作です。仕上げは個性が出ますので、ご了承ください。好みで再度スプレー塗装、濡れたスポンジなどで再塗装が可能です。


      これは2枚の発泡スチロールレンガ壁パネルをただ置いただけですが、雰囲気がガラリと変わります。


      石の壁の彫刻とカットです。インカ石積みを模しました。ブロックに切り分け、ビス留めしました。しっかり留めるにはコンクリボンドなどを使用し乾くまで仮とめ釘、ピン、あるいはビス仮止めのほうががいいでしょう。缶スプレーが使用可能です。現場の採寸がしっかりしていれば、5分ほどで完成します。こちらは完全カスタム受注品です。。熱、モルタルなどを加えますので、そり、収縮などが少々あります。仕上げは隙間と仮とめ穴などを埋め、色を入れて完成です。ご要望があればご連絡ください。

  • MDFを積層してジョイスティックコントローラを制作。3つのスライダーを動かします。
    MSF2020用のコントローラーです。丹念にやすり掛けして、焼き焦げを除去、塗装して仕上げています。



  • 桐5mm和柄コースター 長いあいだ使っても水分による影響はほとんどありません



  • 10mm杉板に彫刻 その後あっさりとスプレー塗装

  • マヤカレンダー  画像ではなくDXFより製作したために、すっきりとした仕上がりになりました。400X400mm

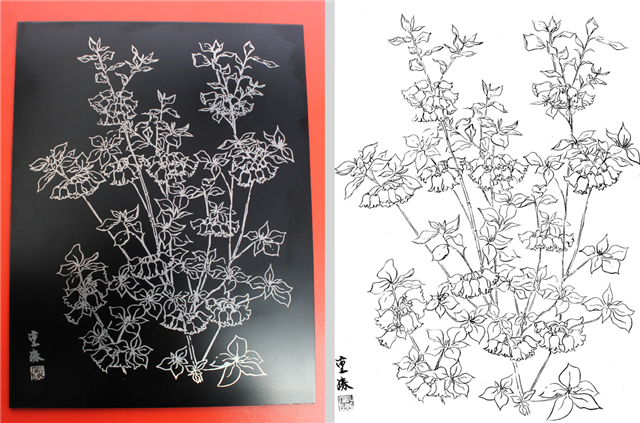

  • 線画をアルミ複合版にレーザー彫刻したものです。画像があれば可能です。墨絵、線画、書画など可能です。右が画像です。

    線画のレーザー彫刻

  • ドアスクリーンパネル:殺風景な店舗ドアをパネルで装飾します。自社デザイン ドアガラス スクリーンMDFパネル

    画像の説明


  •  5mm厚のシナベニア、2mm厚のベニアそれに9mm厚のMDFを使いロケットストーブの型枠つくりです。写真をクリックするとその後の展開に進みます。興味のある方はぜひご覧ください。



  • 葡萄模様の壁飾り棚です。商品化しました。画像をクリックしてください。



  • 水平運動から円運動へ変換 ラック&ピニオン 5mmアクリル使用 後でグリースを塗る。取り付けは裏と表を組み合わせるように。メカニズム参照



  • 1/4サイズの1000R曲面スクリーンの模型です。幅43cm高さ48cm。100%サイズへの習作です。



  • 1mm厚紙、2.5mmベニア、3mmシナベニア、4mmシナベニア、5.5mmメープル合板でスタッカブル(積み重ね可能)Boxを製作。数個スプレーペイント&ニス塗り。

  • IPhone7,IPad Miniケースとペンケース。ステイン塗り、和紙コーティングなど。

    ペンケースを6mmメープル合板で作成。当社の小物用ブランドロゴを入れてみました。画像の説明

  • ペーパークラフト  詳細はこちら

    ペーパークラフト

    エッフエルタワー 1mm紙切抜き 高さ 28.5cm ・・・組立キット販売中です。 お問い合わせください。

    エッフエルタワー建築模型

    プリウスペーパーモデル 1/50)建築模型の添景です。

    プリウスペーパーモデル1/50

    当社販売中のBoeing737コックピット メインインストルメントパネルの1/5試作

    Boeing737コックピット メイン・インストルメント パネルの1/5試作1mm厚紙での当社販売予定家具の試作例です。1/5縮尺で安価簡単に、プロトタイプが製作できます。縦横10cmX7cm。mdffurnitureproto003.jpg
