TZD-011 LD250 雷センサー(雷感知器)

ボルテック LD-250 雷感知器
アカデミックディスカウント商品です。コンタクトのページからお問い合わせください。半径480kmに及ぶ雷の発生をドップラーレーダーの画像のようにパソコンのディスプレイ上に表示します。コンピュータがOFFのときでもBEEP音で雷の接近を知らせます。(PCとの接続方式 : シリアルまたはUSB)
LD-250 雷感知器LD-250 雷感知器

TZD-014 LD350 雷センサー(雷感知器)

ボルテック LD-350 雷感知器
アカデミックディスカウント商品です。コンタクトのページからお問い合わせください。LD-250の上位機種です。雷表示ソフト(NexStrom)で雷の種別(落雷、雲間の放電)を判別して表示できるようになりました。(ただし、車載対応できません)

LD350

下記の画像の上にある”TZD-04LD250用リレー装置”は別売(下記)、後付け可能となります。

StormTracker

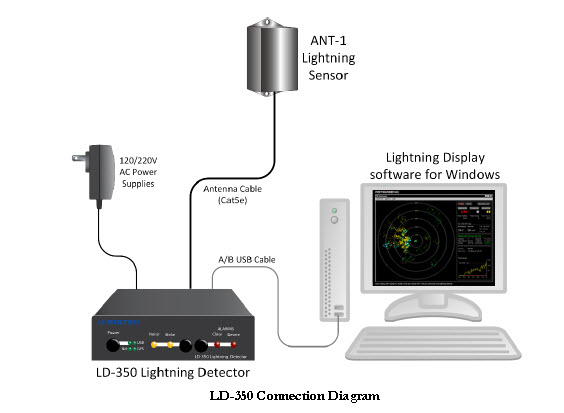

 接続構成イメージ図

Cat5ケーブルでアンテナにつなげます




天井裏に設置例





基本的な付属品:LD-350 Receiver、専用Lightning Antenna、15mの アンテナケーブル、120V/220V AC Power Supply、USBケーブル、NexStorm-Lite Lightning Display Software (*ネットよりダウンロード可)、英文マニュアル (*ネットよりダウンロード可)

TZD-15 LD250/EFM100用 LANコンバーター)

LD-250(雷感知器)用 シリアル-LAN変換器
LD-250(雷感知器)から出力されるシリアルデータを、LAN上の信号(ソケット通信)に変換することにより、LD-250とPCの距離を離して設置することができるようになります。PC側にドライバーソフトをインストールすることにより、アプリケーションは通常のCOMポートとして取り扱うことができますので、既存のアプリケーションソフトの変更は必要ありません。
※LD-350には対応していません。
(LD-250側の接続:シリアル(RS-232C)、PCとの接続 :LAN、電源:ACアダプタ付属)



シリアル側bgw312   LAN側bgw312




TZD-012 STORMTRACKER
ストームトラッカー(雷感知器)PCIバージョン

PCとの接続方式 : PCIカードストロット

storm tracker ストームトラッカー PCIバージョンStormTracker
StormTracker

BU-353 Cable GPS USB

Cable GPS USB

PCの時間設定がGPSで行えます。またStormTrackerやLD250の正確なタイミングを合わせることができます。StrikeStar2では必須のアイテムです。インターネット時刻サーバーから送られてくる信号は通信の混雑度、回線の種類に大きく依存していますが、これを使えば大幅に時刻の正確性が高められます。

フリーのGPS によりシステム時間設定が可能なソフトもございます。BU-353でご利用できます。

Cable GPS USB



TZD-013 GPSタイムスタンプ+開発キット
(STORMTRACKER ストームトラッカー用)

DLLのライブラリーとデータ処理機能、サンプルC++が添付されています。ネットワーク作成が簡単にできます。時刻データは数百ナノ秒です。
(プロ用)

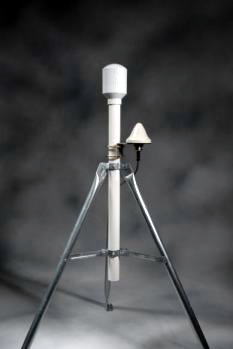

storm tracker ストームトラッカー GPS タイムスタンプ三脚はオプションです。
storm tracker ストームトラッカー GPS タイムスタンプ
storm tracker ストームトラッカー GPS タイムスタンプ


ストームトラッカーに上図のように取り付けます。

TZD-2 NexStorm 雷表示ソフト



Nextstorm 雷表示ソフト※地図画面を表示するためには、別途地図画像ファイルが必要となります。(詳細はお問合せください)

TZD-04 LD250用 リレー装置

LD250のオプションのリレー出力装置です。(後付も可能です)
①雷発生毎、②近距離に発生(約40km以内)、③高頻度発生(1分間に300回以上)のそれぞれの条件でリレー駆動させ、外部のライト・ブザーなどを起動させることができます。50VDC 35VAC 1.5Ampまで対応します。

 LD250 リレー装置
LD250 リレー装置

TZD-05 戸外アンテナ用防護筒



戸外アンテナ用防護筒
アンテナを戸外に設置する場合の防護筒です。

TZD-06 戸外アンテナ用三脚

図のように使います。

戸外アンテナ用三脚戸外アンテナ用三脚戸外アンテナ用三脚




その他資料など

【リアルタイム雷表示】ストームトラッカー・NexStormによる(約10分毎更新)画像が出ないときはサーバーのメインテナンス中です。リアルタイム雷表示 仙台市(泉区黒松)設置NO.1 雷情報

kaminari/MY04.jpg



当社屋上(仙台市泉区黒松)に設置したリアルタイム スクリーンショットです。
マシントラブル、ネットワークトラブル、その他メンテナンスなどで表示が更新されない場合がありますので、画面中の表示時計を確認してください。このデータはあくまでもデモンストレーション用であり、雷検出の位置などを保証するものではありません。このデータにより生じた損害などにつきましては、いかなる責任も負いかねますので、ご了承願います。

東北電力雷情報  ここをクリック



NexStormでのデータ表示です。.aviファイルです。
lzhで圧縮されてます。解凍してご覧ください。

雷   雷
■ご利用例■送電線の保守、ゴルフ場、イベント会場でのリアルタイム雷監視、工場のバックアップ電源管理など自己管理できるシステムです。

■設置例■



【リアルタイム雷表示】
Boltek社による各種雷センサー類のリアルタイムストリーミング
(アメリカ 五大湖周辺、およびフロリダ付近)
↓画像をクリックするとストリーミング画面が開きます
(注意:時差14時間)
